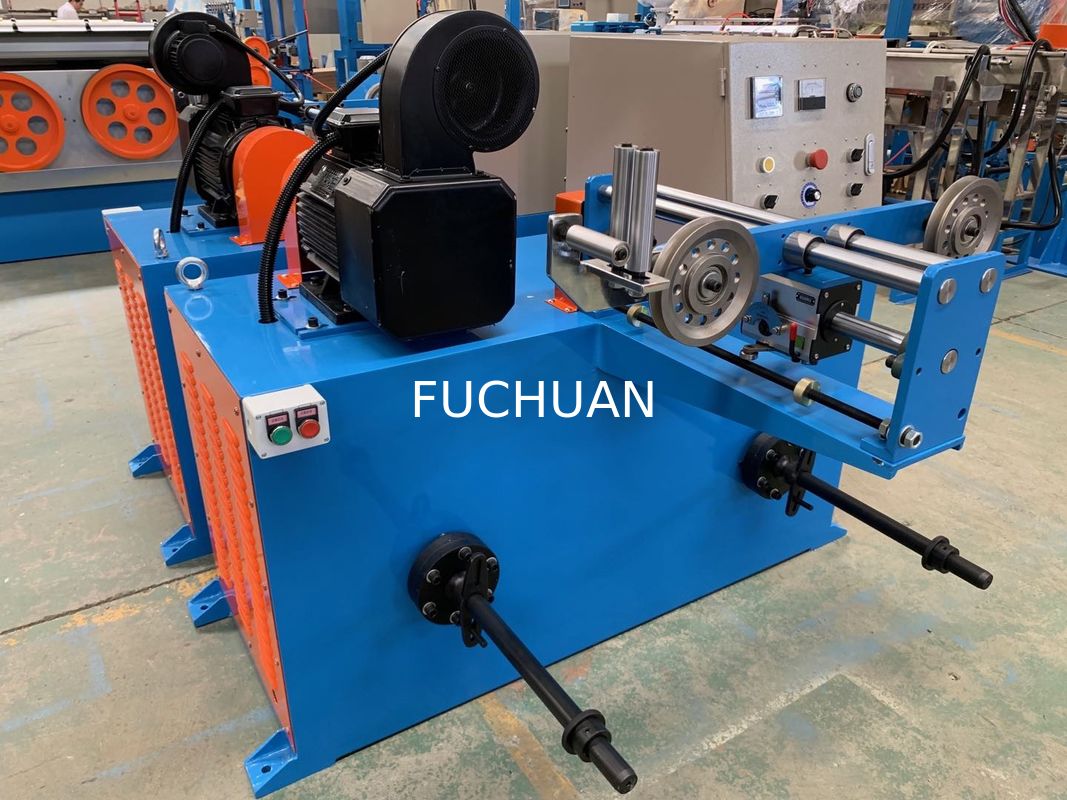

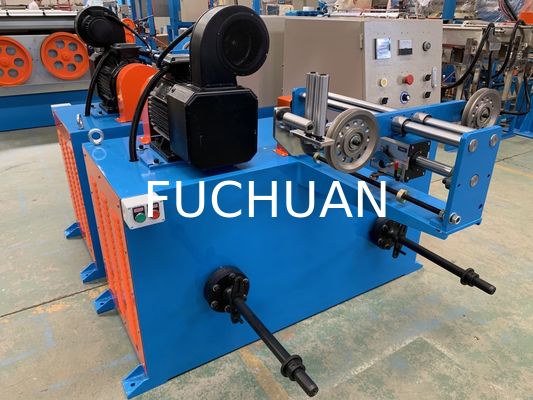

Компактная медная проволока с группировкой машины левое правое скрученное легкая операция

Компактная машина для скрутки медной проволоки левой и правой скрутки, простая в эксплуатации

Преимущества машины для скрутки медной проволоки:

1. Система проводки: новейшая конструкция, проволока со шпинделя напрямую через направляющее колесо поступает на дугу, дуга имеет уникальную конструкцию с полукруглым пазом и полукруглым керамическим кольцом, что предотвращает появление царапин и перескакивание жил из-за сопротивления воздуха при высокоскоростной работе
2. Смазка шпинделя: консистентная смазка (недостатки масляной смазки: температура масла повышается при высокоскоростной работе, масляный туман конденсируется в капли на стенках, падает на катушку и загрязняет проводник, вызывая появление пузырей при нанесении изоляции)
3. Защитные блокировки: при неплотно закрытой двери, незафиксированном подъемном механизме или обрыве внутренней/внешней проволоки на сенсорном экране отображается ошибка, срабатывает автоматическая сигнализация или блокируется запуск работы

Основные технические параметры машины для скрутки медной проволоки

1. Применение: скрутка более 7 жил из сплава, луженой, эмалированной проволоки и т. д. Конфигурация 1 + 6 позволяет заменить скручивание правильной стренговой скруткой
2. Диапазон диаметра одиночной проволоки: φ0,025 ~ φ0,08 мм
3. Диапазон диаметра скрученной жилы: φ0,075 ~ φ0,24 мм
4. Сечение скрутки: 0,0034 ~ 0,035 мм²
5. Характеристики катушки: φ200 мм × 31 мм × φ135 мм (или по индивидуальным чертежам заказчика)
6. Макс. скорость: 3000 об/мин (расчетная скорость);
7. Раскладка кабеля: полированный вал φ15 мм подшипникового типа, шаг раскладки и расстояние могут быть точно отрегулированы

Механические характеристики машины для скрутки медной проволоки

1. Конструкция станины:

1) Материал: сварная конструкция из низкоуглеродистой стали.
2) Обработка: отжиг и старение станины для снятия внутренних напряжений с последующей расточкой на высокоточном расточном станке за один проход.

2. Узел ввода проволоки:

1) Положение ввода: лицом к передней дверце, с правой стороны машины (по требованию заказчика может быть изменено на левую сторону).
2) Схема проводки: с отдающего устройства через зону датчика обрыва на общую распределительную плашку (расположение отверстий по схеме 1 + 6 + 12 + ...), через первую обжимную фильеру, затем вторую обжимную фильеру, далее вход в направляющий ролик правого шпинделя. Затем через алюминиевую дугу с керамическим кольцом в направляющий ролик левого шпинделя, далее через центральный угловой направляющий ролик на тяговый ролик и, наконец, на направляющий ролик раскладчика для намотки (см. схему заправки проволоки)

3. Шпиндель:

1) Материал: поковка из стали 40Cr после термической обработки (закалка и отпуск).
2) Точность: наружный диаметр сердечника вала и торец подшипника отшлифованы для обеспечения соосности и перпендикулярности к оси.
3) Динамическая балансировка: класс точности G2.5 (разница в весе до 0,03 г)

4. Алюминиевая пластина:

1) Материал: ZL104
2) Точность: все торцы позиционируются относительно базовых отверстий (дисбаланс менее 0,03 г)
3) Динамическая балансировка: класс точности G2.5 (разница в весе до 0,03 г)

5. Дуга скрутки

1) Материал: импортная японская сталь SK5.
2) Форма: специальный аэродинамический профиль для снижения сопротивления воздуха.
3) Допуск по весу: менее 0,03 г на пару

6. Приводная часть: импортный зубчатый ременной привод, точный шаг скрутки


Подробная спецификация машины для скрутки медной проволоки:
