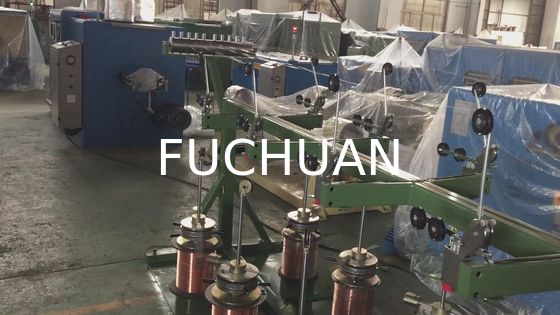

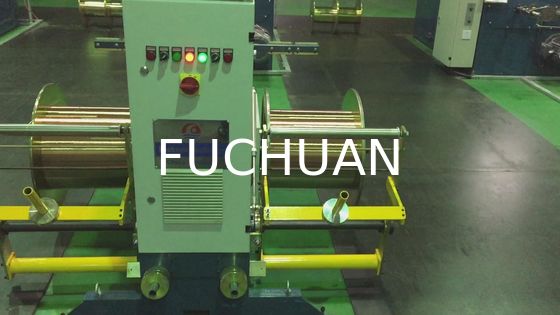

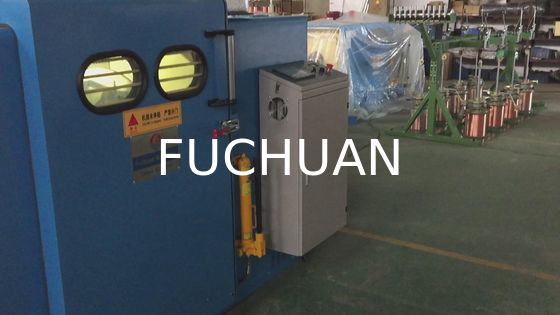

Серия крутильных машин двойной скрутки
Характеристики:
Назначение скрутки: применяется для скрутки от 7 и более жил из голой медной проволоки, луженой проволоки, посеребренной проволоки и эмалированной проволоки, а также для двойной скрутки изолированных жил.
Технология этой машины заимствована из Японии и запущена в производство в провинции Цзянсу.
Новинка, в основном применяется для скрутки электропроводки, автомобильных проводов и других проводников малого сечения.
1: Характеристики:
1. Высокая скорость вращения, макс. до 2600 об/мин, что в 1,6 раза выше стандартной (1600 об/мин);
2. Использование ПЛК, гистерезисного приемного устройства со сцеплением (импорт из Германии) и датчика натяжения обеспечивает стабильное натяжение и высокое качество скрутки проволоки, особенно для высококачественной плотной укладки.
3. Использование дуги из углеродного волокна: высокая жесткость, устойчивость к деформации, низкий уровень вибраций, малый вес, снижение сопротивления воздуха для высокого качества проводников;
4. Использование зубчато-ременного привода: для изменения шага скрутки достаточно заменить направляющее колесо, простота в эксплуатации.
5. Использование шпинделя для учета метража, погрешность всего 0,01% для определенных видов проводов и кабелей.
6. Автоматическая смазка подшипников шпинделя с помощью ПЛК предотвращает избыточную или недостаточную подачу смазки. Устраняет ненормальный шум и износ, снижает затраты на техническое обслуживание.
Особенности:
| Модели оборудования |
FC-500B |
FC-650B |
FC-650C |
FC-800B |
| Назначение скрутки |
Применяется для скрутки проводов аэрокосмического и медицинского назначения, мобильных телефонов и сверхтонких проводников (более семи жил из голой медной, луженой, посеребренной и эмалированной проволоки), а также двойной скрутки изолированных жил. |
| Диаметр отдельной проволоки (мм) |
0.08-0.45 |
0.15-1.04 |
0.12-0.52 |
0.38-1.70 |
| Сечение скрутки(мм²) |
0.05-2.5 |
0.35-6.0 |
0.30-4.0 |
1.0-16 |
| Диаметр отдельной изолированной жилы (мм) |
0.5-1.5 |
0.5-3.0 |
0.5-2.0 |
1.0-4.0 |
| Внешний диаметр скрученной жилы (мм) |
1.0-3.5 |
1.0-6.0 |
1.0-4.0 |
2.0-8.0 |
| Шаг скрутки (мм) |
6.3-52.3 (24 ступени) |
11.6-100 (34 ступени) |
11.6-100 (34 ступени) |
23-147 (20 ступеней) |
| Направление скрутки |
На выбор: правое или левое |
| Внешний диаметр * посадочное отверстие * внешняя ширина |
OD500 ID56 H375 |
OD630 ID56 H475 |
OD630 ID56 H475
OD630 ID127 H475
|
OD800 ID80 H600
|
| Макс. скорость вращения |
3000 об/мин (6000 скруток) |
2000 об/мин (4000 скруток) |
2400 об/мин (4800 скруток) |
1500 об/мин (3000 скруток) |
| Мощность главного двигателя |
5.5 кВт |
7.5 кВт |
11 кВт |
15 кВт |
| Мощность инвертора |
5.5 кВт |
7.5 кВт |
11 кВт |
15 кВт |
| Способ контроля натяжения |

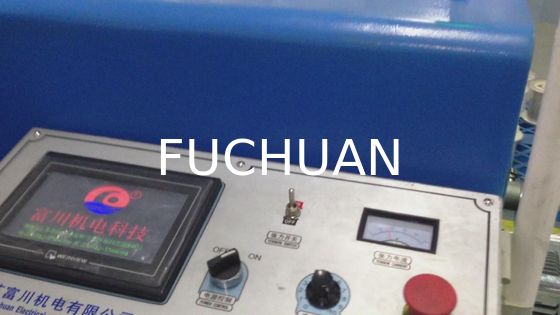

Сенсорный экран + ПЛК + электромагнитная порошковая муфта; обеспечивает постоянное натяжение от пустой до полной катушки |
| Электромагнитная порошковая муфта |
1.2 кгс |
5 кгс |
2.5 кгс |
10 кгс |
| Защита |
Машина автоматически тормозит при обрыве проволоки внутри и снаружи; машина автоматически останавливается при достижении заданной длины. |
Срок поставки: 45 дней после получения предоплаты
Условия оплаты: 30% предоплата, 70% от суммы контракта перед отгрузкой
Тип упаковки: подходит для контейнерных перевозок, простая водонепроницаемая упаковка
Минимальный заказ: один комплект
Цена: FOB Шанхай
